Street Fighter II LCD game

Street Fighter II used a Sharp SM-510 MCU (die ID ME1)

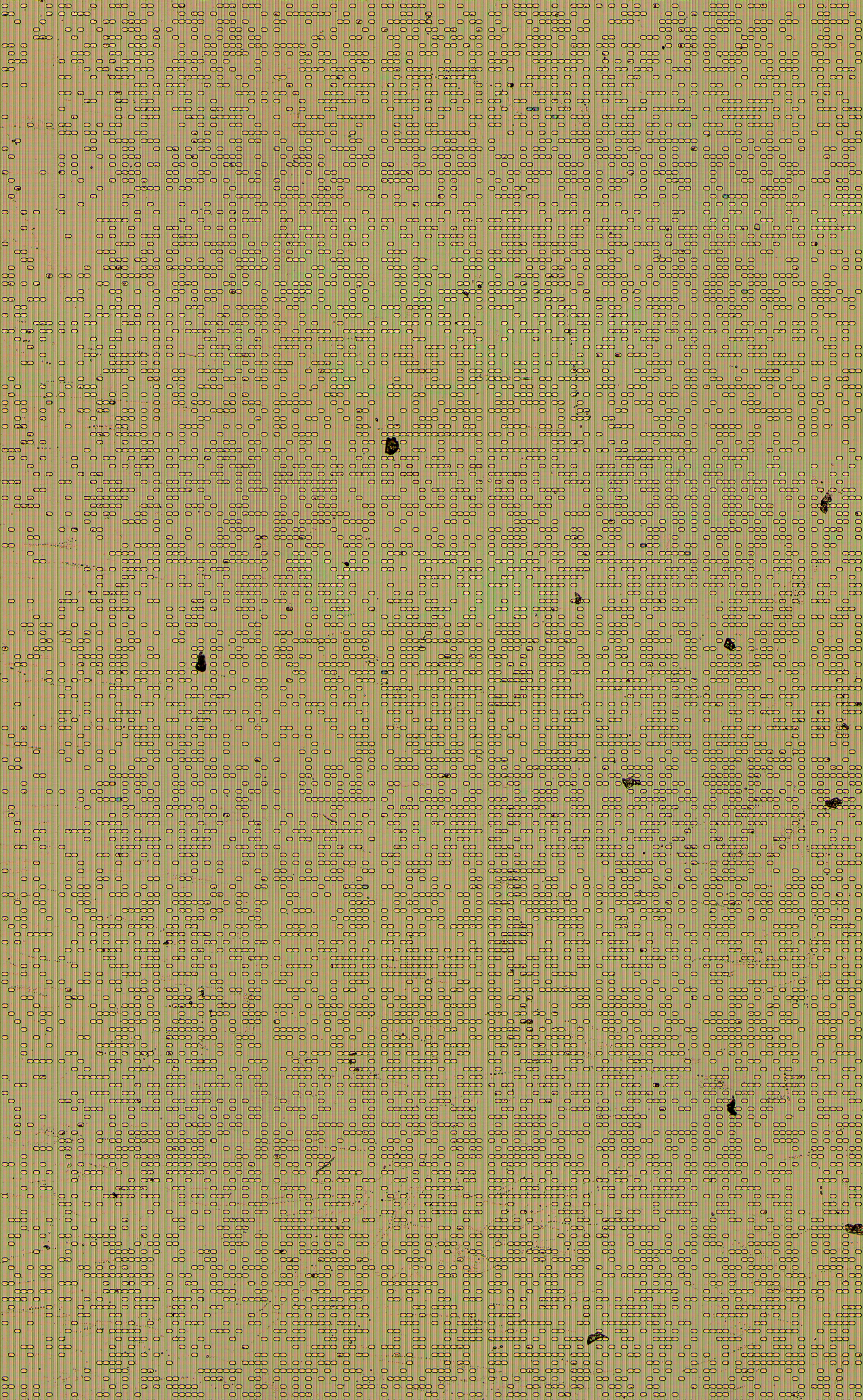

ROM array

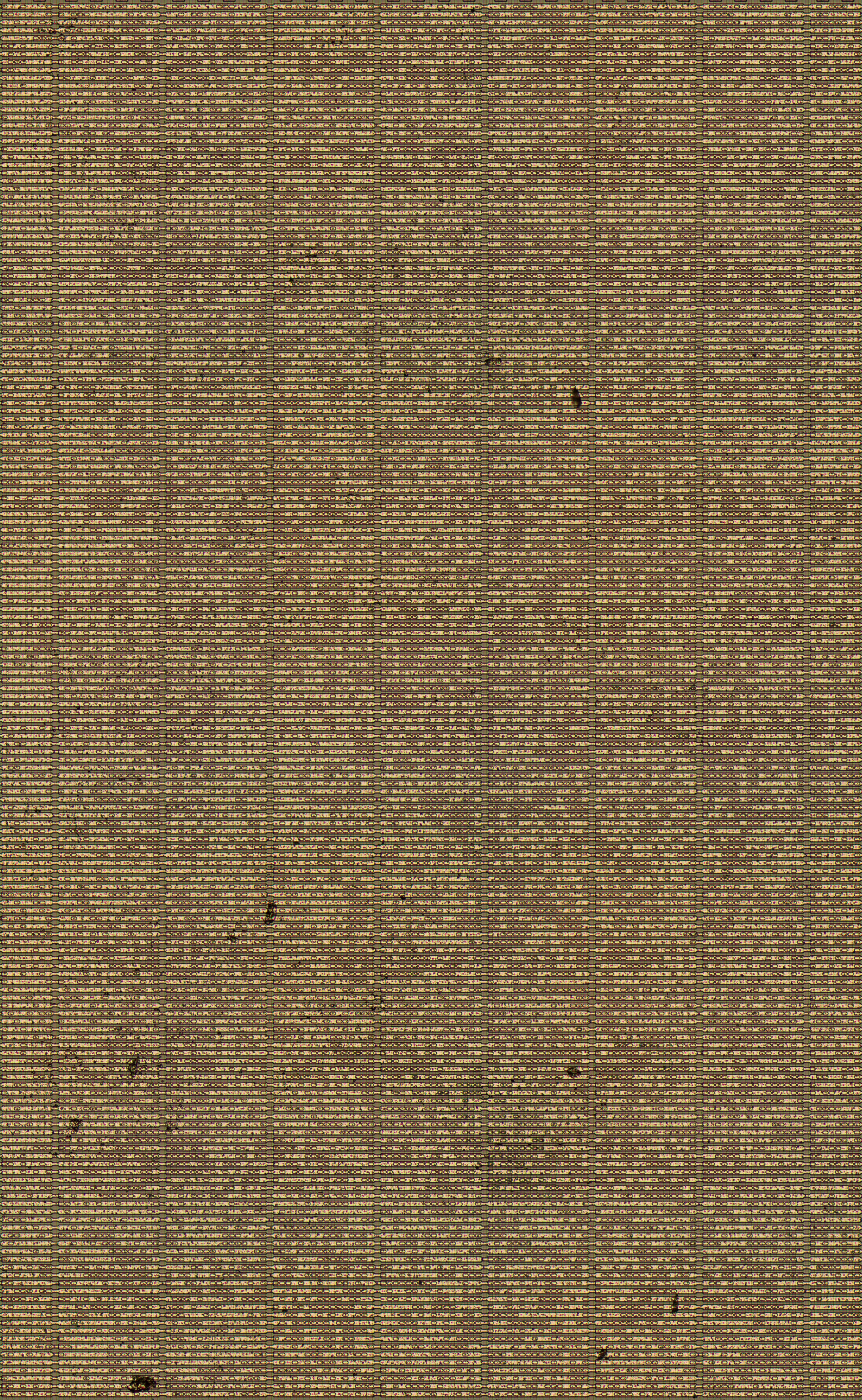

ROM array with top metal removed

raw ROM dump

ROM dump

Buttons:
       K1         K2         K3          K4       Beta       BA
S1     --         --         Up          --        --        --
S2     --       Right       Left         --        --        --
S3     --        Down        --          --        --        --
S4     --       Kick R       --          --        --        --
S5   Punch      Kick L       --          --        --        --
S6    Game        --         --          --        --        --
GND    --         --         --          On        --        --
VDD    --         --         --          --       Off      Sound
